Абсорбционные бромистолитиевые холодильные машины с паровым нагревом, с двухступенчатой регенерацией раствора АБХМ2-П

Работа машин основана на способности горячего концентрированного водного раствора бромистого лития абсорбировать (поглощать) более холодные водяные пары. Все процессы в машине протекают под разрежением (вакуумом), в замкнутом цикле. Для регенерации раствора бромистого лития требуется источник тепловой энергии. В качестве источника тепловой энергии применяется водяной пар. Машины с двухступенчатой регенерацией раствора по сравнению с одноступенчатыми имеют дополнительно генератор высокого давления и теплообменник растворов.

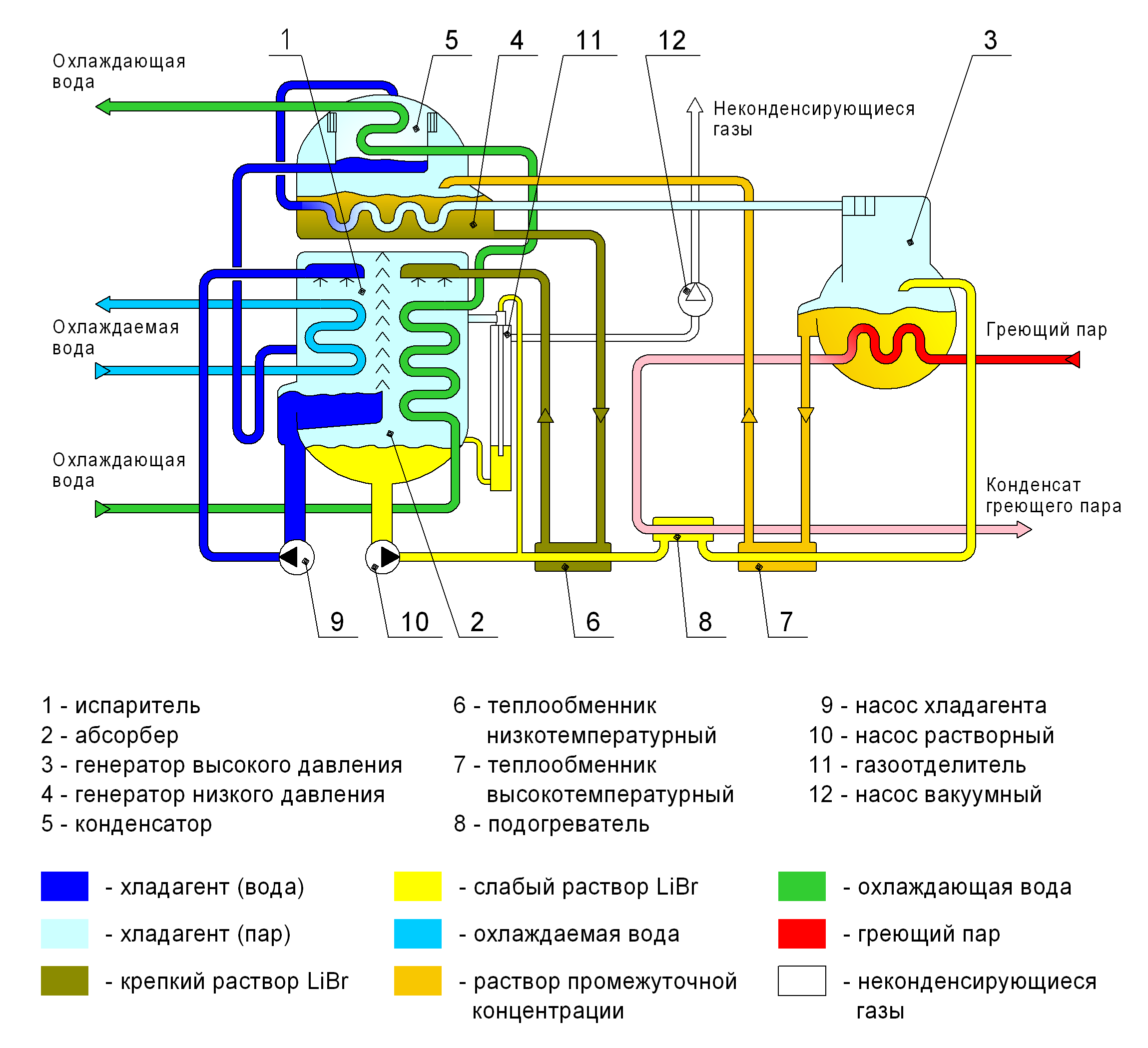

Абсорбционная бромистолитиевая холодильная машина с двухступенчатой регенерацией раствора с паровым обогревом АБХМ2-П. Схема принципиальная

Основные параметры  холодильной машины  АБХМ2-П-10


               Параметры

Модель холодильной машины

600

1000

         1500

 2000

3000

4000

 Холодильная мощность, кВт

660

1150

  1750 2320

3000

4000

 Расход греющего пара, кг/ч

858

1430

 2275  2760

3900

5200

 Расход охлаждаемой воды м3/ч

114

198

  297 400

515

688

 Расход охлаждающей воды м3/ч

128

222

  339 460

580

774

 Потребляемая электрическая мощность, кВт

2,3

3,5

6,9

  7,6

8,5

10,2

 Гидравлическое сопротивление контура, м
- охлаждаемой воды
- охлаждающей воды


5,7
9,8


7,8
10,2



 6,2
7,4



 3,9
 11,1


5,1
6,2


10,7
4,6

 Габаритные размеры, м
- длина, L
- ширина, B
- высота, H


4,80
2,20
3,02


5,12
2,55
3,14



5,12
2,80
3,33



  7,00
  2,95

  3,40


7,30
3,23
3,75


9,30
3,23
3,75

 Масса (сухая/рабочая), т

  8,5/12,7

12,0/18,8

16,1/21,3

     19,8/27,3,0

26,1/39,5

34,6/49.6


* Параметры приведены для Dt по охлаждаемой воде 6оС.

Данные приведены для следующих параметров теплоносителей*.

Параметры теплоносителей

Значение

Охлаждаемая вода:
- температура (вход/выход);


12/7 оС

Охлаждающая вода:
- температура (вход/выход);


28/36 оС

Греющий пар:
- давление на входе в машину;


0,8 (абс.) МПа
