Многоступенчатые аппараты мгновенного вскипания

Многоступенчатые аппараты мгновенного вскипания нашли широкое применение в опреснительной технике, дистилляционном обессоливании воды для энергетики, вакуумной упарке и кристаллизации растворов в химической промышленности, утилизации тепла горячих шламосодержащих жидкостей.

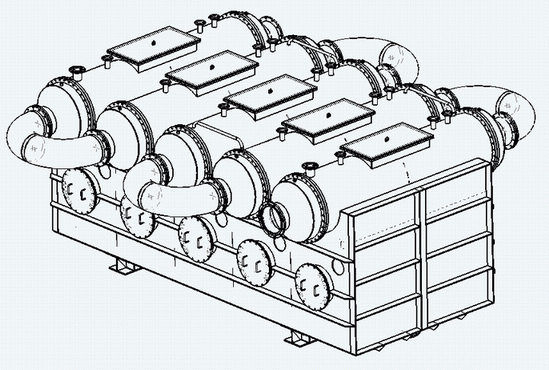

Рисунок пятиступенчатого аппарата мгновенного вскипания

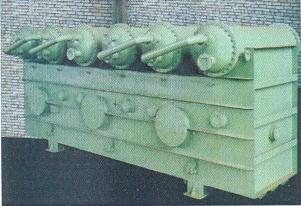

Фотография аппарата мгновенного вскипания

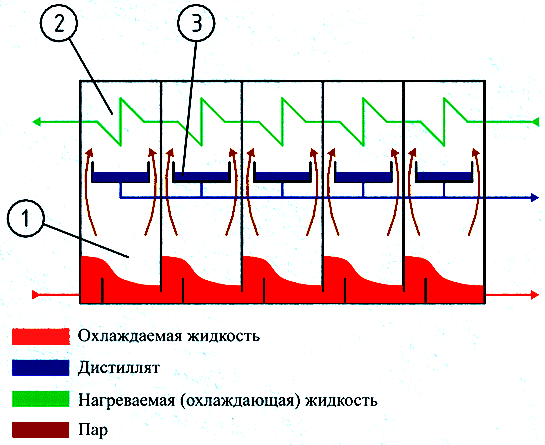

Схема работы пятиступенчатого аппарата мгновенного вскипания

1 - испарительная камера; 2 - конденсатор; 3 - сборник дистиллята.

Работа аппарата основана на принципе вскипания жидкости в объеме, перегретой относительно температуры насыщенных паров этой жидкости, равновесной давлению паров в объеме. При вскипании перегретой жидкости происходит ее охлаждение на величину перегрева. Пары конденсируются на охлаждаемой поверхности трубчатки конденсатора. Давление паров в аппарате определяется условиями охлаждения конденсатора. Дистиллят собирается в поддоне и отводится потребителю.

Опыт применения многоступенчатых аппаратов мгновенного вскипания для упарки, охлаждения и утилизации тепла растворов солей, в том числе содержащих большое количество различных твердых включений, показывает их высокую эффективность и надежность. Так, например, данная технология используется в производстве соды для упарки и утилизации тепла горячих сточных вод (дистиллерной жидкости), содержащих большое количество растворенных солей, гипсового шлама и аммиака.

Эффективно действуют аналогичные установки в коксохимических производствах для охлаждения сточных, смолосодержащих вод с высоким содержанием вредных газов (аммиак, цианиды и т.д.). При этом, дополнительно решаются экологические вопросы сокращения вредных газовых выбросов и стоков в окружающую среду.

К преимуществам аппаратов мгновенного вскипания относится размещение теплообменных поверхностей вне зоны кипения в паровой фазе, что снижает коррозионное воздействие упариваемых сред на металл, уменьшает пенообразование и засоление дистиллята из-за брызгоуноса, исключает возможность попадания упариваемой среды в нагреваемую. Последний фактор позволяет эффективно использовать данные аппараты для утилизации тепла жидкостей, содержащих загрязняющие и токсичные вещества.

Аппараты мгновенного вскипания являются тепло-массообменным оборудованием единичного производства, проектируемым для конкретных условий заказчика.
