Мини АБХМ

Для обслуживания небольших объектов специалисты "ОКБ ТЕПЛОСИБМАШ" разработали специальные серии холодильных машин малой мощности. В качестве теплового источника используется горячая вода с температурой 90 о С (АБХМ - Вн) и непосредственное сжигание топлива (АБХМ - Т).

Параметры АБХМ - Вн.

Параметры

Модель АБХМ - Вн

100

135

200

 Холодильная мощность, кВт

100

135

200

 Расход греющей воды, м3/ч

11,6

15,7

23,2

 Расход охлаждаемой воды м3/ч

17,2

23,2

34,4

 Расход охлаждающей воды м3/ч

25

33,7

50

Потребляемая электрическая мощность, кВт

0,65

0,9

1,3

 Габаритные размеры, м
- длина
- ширина
- высота


2,0
0,85
1,95


2,5
0,85
1,95


3,5
0,85
1,95

 Масса (сухая/рабочая), т

1,9/2,8

2,85/4,3

3,6/5,4



Данные приведены для следующих параметров теплоносителей*.

Параметры теплоносителей

Значение

Охлаждаемая вода:
- температура (вход/выход);


13/8 оС

Охлаждающая вода:
- температура (вход/выход);


28/34 оС

Греющая вода:
- температура (вход/выход);


90/80 оС


Холодильные машины АБХМ - Т серии мини (водоохладитель - водоподогреватель) были спроектированы для использования в трех режимах работы.

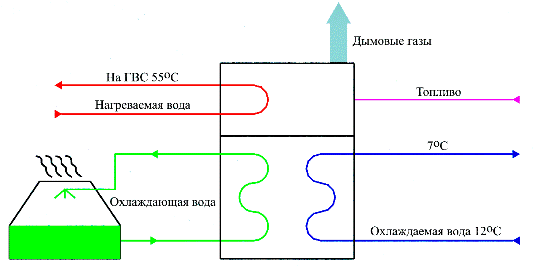

Машина вырабатывает холод (полная холодильная мощность) и тепло (полная тепловая мощность).

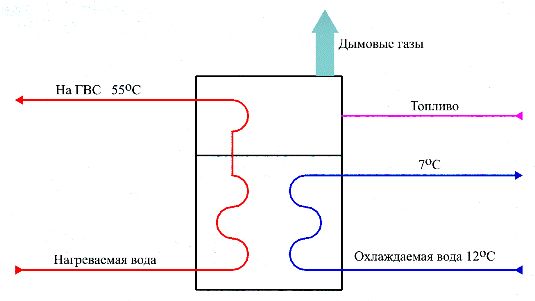

Машина вырабатывает холод (полная холодильная мощность) и тепло (частичная тепловая мощность).

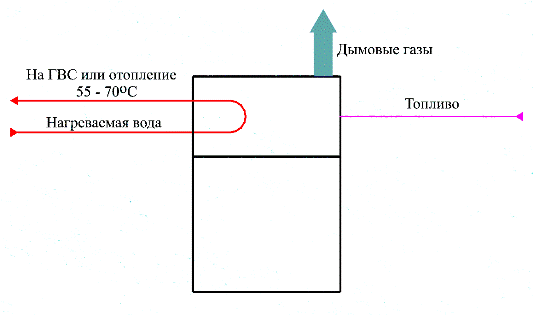

Машина вырабатывает тепло в режиме водогрейного котла.

Параметры АБХМ - Т.

Параметры

Модель АБХМ - Т

100

135

200

Холодильная мощность, кВт

100

135

200

      Теплопроизводительность, кВт

Режим 1

Режим 2

Режим 3



240

110

140



320

150

190



480

220

280

Расход топлива (при теплотворной способности 33,5 МДж/м3), м3

18,5

25

37

Расход охлаждаемой воды, м3/ч

17,2

23,2

34,4

           Расход нагреваемой воды, м3/ч

Режим 1

Режим 2

Режим 3



6

3,2

6



 8,1

4,3

 8,1



12

 6,4

12

           Расход охлаждающей воды, м3/ч      Режим 2

20

 27

 40

   Потребляемая электрическая мощность, кВт

0,89

1,2

1,8

Габаритные размеры, м
- длина
- ширина
- высота


2,0
1,47
2,0


2,5
1,47
2,0


3,5
1,47
2,0

Масса (сухая/рабочая), т

2,2/2,7

3,3/4,0

4,2/5,2



Данные приведены для следующих параметров теплоносителей*.

Параметры теплоносителей

Значение

Охлаждаемая вода:
- температура (вход/выход);


 12/7 оС

Нагреваемая вода:
- температура на выходе

Режим1,2

Режим 3



   55 оС

   55-70 оС

Охлаждающая вода:
- температура (вход/выход);


   28/34 оС
