Абсорбционные бромистолитиевые холодильные машины с одноступенчатой регенерацией раствора с водяным обогревом АБХМ-В

Работа машин основана на способности горячего концентрированного водного раствора бромистого лития абсорбировать (поглощать) холодный водяной пар. Температура абсорбции выше температуры конденсации пара при том же давлении. Все процессы в машине протекают под вакуумом, в замкнутом цикле. Для регенерации раствора бромистого лития требуется источник тепловой энергии. В качестве источника тепловой энергии применяется горячая вода.

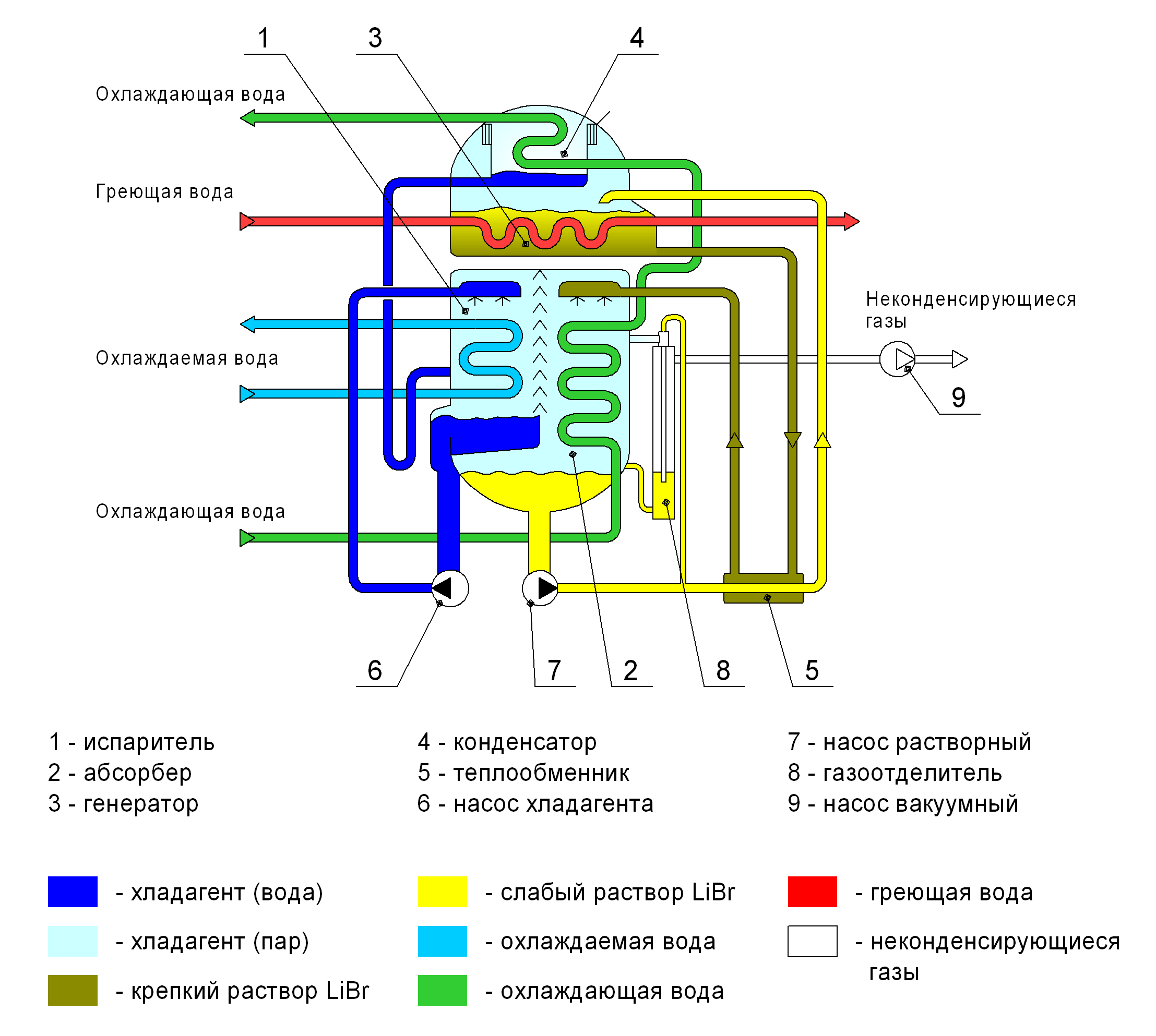

 Абсорбционная бромистолитиевая холодильная машина с одноступенчатой регенерацией раствора с паровым обогревом АБХМ-В. Схема принципиальная

Основные параметры холодильных машин АБХМ-В-10

               Параметры

Модель холодильной машины

600

1000

1500

 2000

3000

4000

 Холодильная мощность, кВт

660

1150

 1750 2320

3000

4000

 Расход греющей воды, кг/ч

80

139

 212 281

363

483

 Расход охлаждаемой воды м3/ч

114

198

 297 400

515

688

 Расход охлаждающей воды м3/ч

170

297

 451 598

774

1032

 Потребляемая электрическая мощность, кВт

2,3

3,5

6,9

 7,6

8,5

10,2

 Гидравлическое сопротивление контура, м
- охлаждаемой воды
- охлаждающей воды

-греющей воды


5,7
9,8

1,9


7,8
10,2

1,8



6,2
7,4

2,0



3,9
11,1

4,8


5,1
6,2

4,3


10,7
4,6

9,1

 Габаритные размеры, м
- длина, L
- ширина, B
- высота, H


4,70
1,65
3,02


4,80
1,93
3,14



4,90
2,30
3,33



7,00
2,20

3,30


7,30
2,47
3,75


9,30
2,47
3,75

 Масса (сухая/рабочая), т

  7,5/11,2

9,5/15,3

12,8/20,5

     16,5/26,5

22,2/35,2

29,6/45.6



Данные приведены для следующих параметров теплоносителей*.

Параметры теплоносителей

Значение

Охлаждаемая вода:
- температура (вход/выход);


12/7 оС

Охлаждающая вода:
- температура (вход/выход);


28/36 оС

Греющая вода;
- температура (вход/выход);


115/105 оС



Внешний вид АБХМ - В.

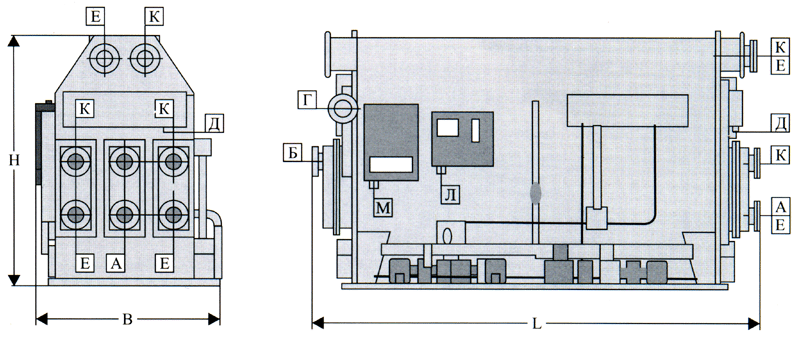

АБХМ - 600В, АБХМ - 1000В, АБХМ - 1500В

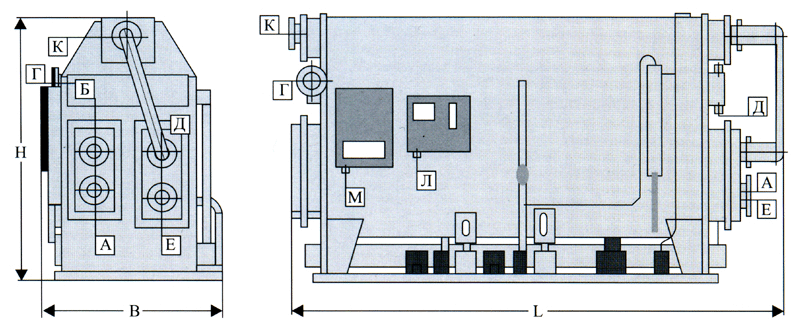

АБХМ - 3000В, АБХМ - 4000В

А - вход охлаждаемой воды; Б - выход охлажденной воды; Г - вход греющей воды; Д - выход греющей воды; Е - вход охлаждающей воды; К - выход охлаждающей воды; Л - вывод данных контроллера на внешние устройства; М - электропитание.

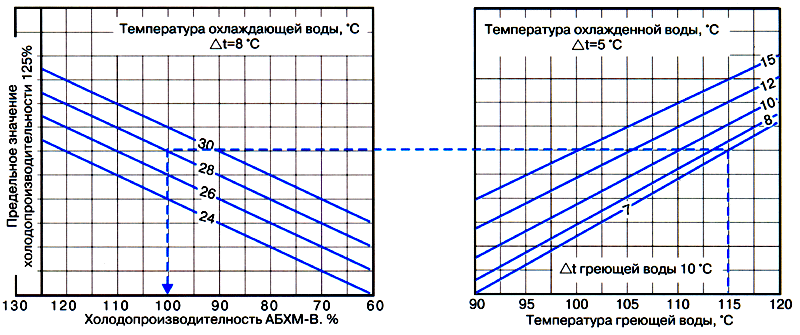

Зависимость относительной холодопроизводительности АБХМ-В от температур охлаждаемой, охлаждающей и греющей воды
