Абсорбционные водоохлаждающие машины с низкотемпературным водяным обогревом
А.В. Попов, канд. техн. наук, академик МАХ
В последнее время значительно выросла потребность в выработке захоложенной воды с температурой 7-12 оС с использованием воды с температурой 90-70оС. Эта температура воды тепловых сетей, большого количества сбросной теплоты промышленных предприятий, ТЭС, когенерационных газо-поршневых установок (мини-ТЭЦ) и т.д.
На отечественном рынке имеются абсорбционные бромистолитиевые холодильные машины, работающие на горячей воде с температурой 120-80 оС. Однако любая машина создаётся под определённые номинальные параметры. Большинство производителей предлагают потребителю универсальные машины, расчитанные на греющую воду с температурами вход/выход 115/105 оС. Такие машины могут работать на горячей воде с более низкой температурой, но при этом их производительность резко снижается. Так например, при понижении температуры греющей воды на входе в машину с 115 до 90 оС холодопроизводительность её снижается в два раза. Это соответственно приводит к росту удельной стоимости холодильной мощности и повышению эксплуатационных затрат на выработку холода. С целью минимизации затрат на выработку холода при использовании воды с температурами 90-70 оС необходимы специально сконструированные машины.
В 2007 году Теплосибмаш начал выпуск таких машин. Это новая серия водообогреваемых машин АБХМ-ВН, расчитанная на греющую воду с температурой 90-70 оС. Машины отличаются от аналогов главным образом конструкцией генератора-аппарата для регенерации (упаривания) раствора бромистого лития. В машинах серии АБХМ-ВН генератор плёночного типа. При низких температурах греющей среды такая конструкция гораздо более эффективна, чем обычно применяемые генераторы затопленного типа.
ТАБЛИЦА Холодильные машины с низкотемпературным водяным обогревом (модель АБХМ-ВН)
|
Параметры* |
Модель АБХМ-ВН |
||||
|
600 |
1000 |
1500 |
3000 |
4000 |
|
|
Холодильная мощность, кВт |
550 |
950 |
1425 |
2400 |
3200 |
|
Расход греющей воды, м3/час |
63 |
110 |
165 |
278 |
370 |
|
Расход охлаждаемой воды, м3/час |
95 |
164 |
245 |
414 |
552 |
|
Расход охлаждающей воды, м3/час |
184 |
318 |
477 |
803 |
1071 |
|
Потребляемая электрическая мощность, кВт |
2,3 |
3,5 |
6,9 |
8,5 |
10,2 |
|
Гидравлическое сопротивление контура, м |
|
|
|
|
|
|
- охлаждаемой воды |
4,0 |
2,5 |
2,5 |
5,0 |
7,0 |
|
- охлаждающей воды |
10,0 |
8,5 |
8,5 |
10,0 |
14,0 |
|
- греющей воды |
4,5 |
5,0 |
5,0 |
5,5 |
7,0 |
|
Габаритные размеры, м |
|
|
|
|
|
|
- длина |
4,61 |
5,34 |
7,34 |
7,0 |
9,0 |
|
- ширина |
1,65 |
1,88 |
1,93 |
2,6 |
2,6 |
|
- высота |
3,0 |
3,25 |
3,25 |
3,8 |
3,8 |
|
Масса (сухая), т |
7,7 |
11,8 |
16,5 |
27,5 |
35,0 |
* Параметры приведены для следующих температурных условий: охлаждаемая вода 13/8 оС, греющая вода 90/80 оС, охлаждающая вода 28/34 оС.

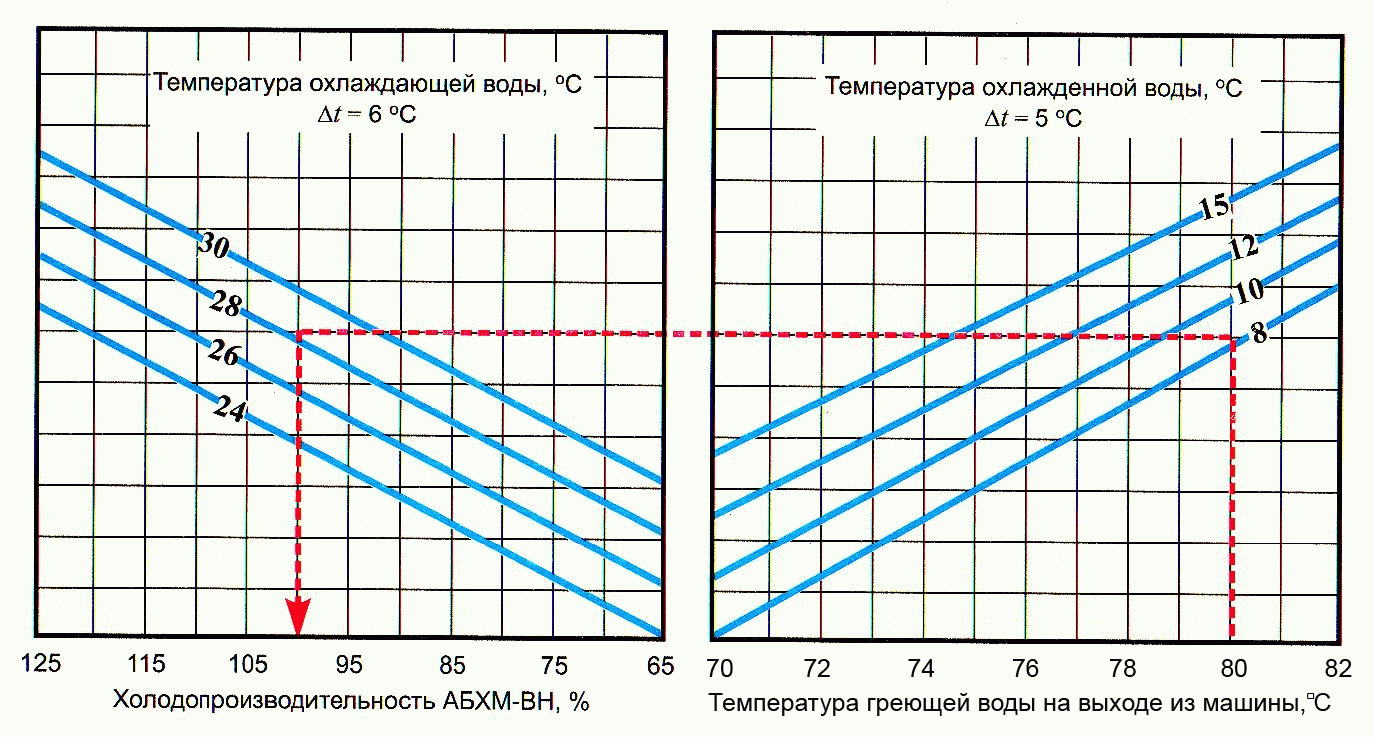

Рис. 1 Зависимость относительной холодопроизводительности АБХМ-ВН от температур охлаждаемой, охлаждающей и греющей воды.

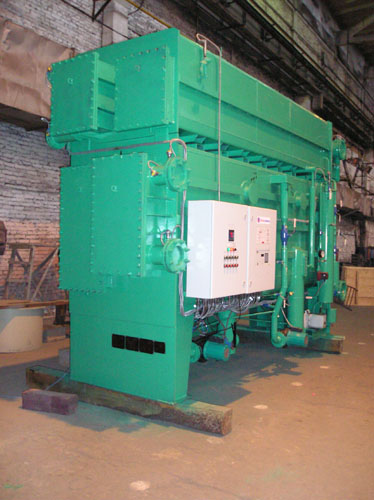

Рис. 2 АБХМ-1000ВН мощностью 950 кВт, изготовлена для работы в составе газопоршневой энергоустановки
Водообогреваемые машины новой серии АБХМ-ВН по сравнению с аналогами имеют значительно меньшую удельную металлоёмкость, габаритные размеры и, соответственно, стоимость и эксплуатационные затраты. Машины изготавливаются из высококачественных конструкционных материалов (теплообменные трубки из коррозионно стойких металлов), комплектующие изделия от лучших мировых производителей.
